Chống Thấm Cổ Ống Xuyên Sàn, Xuyên Tường Băng Thanh Trương Nở Bentonite Và Grout Không Co Ngót
Phân tích kỹ thuật từ thi công thực tế: nguyên nhân rò rỉ tại cổ ống, cơ chế trương nở của thanh Bentonite, cơ chế không co ngót của vữa rót, quy trình thi công và các lỗi thường gặp.
Trong hồ sơ nghiệm thu chống thấm của rất nhiều công trình – từ tầng hầm chung cư, hố PIT thang máy, bể nước ngầm cho đến nhà máy công nghiệp – có một chi tiết nhỏ nhưng lặp đi lặp lại trong danh sách “hạng mục thấm phải xử lý lại”: cổ ống xuyên sàn và xuyên tường. Đây không phải sự trùng hợp. Về mặt kết cấu, cổ ống là điểm gián đoạn vật lý duy nhất trong một khối bê tông lẽ ra phải liền khối, và bất kỳ điểm gián đoạn nào cũng là điểm yếu tiềm tàng về chống thấm.
Bài viết này được viết dưới góc nhìn của người trực tiếp khảo sát, tư vấn và giám sát thi công chống thấm cổ ống trong nhiều năm, không phải một bài giới thiệu sản phẩm. Mục tiêu giúp hiểu đúng bản chất kỹ thuật của hai nhóm vật liệu đang được sử dụng phổ biến nhất hiện nay cho vị trí này: thanh trương nở Bentonite (đại diện là Hyperstop DB2015) và vữa rót không co ngót (grout).
1. Cổ Ống Xuyên Sàn, Xuyên Tường Là Gì?
1.1. Khái niệm
Cổ ống (tên gọi khác: ống chờ, sleeve, cổ ống chờ kỹ thuật) là đoạn ống hoặc lỗ chờ được đặt sẵn trong kết cấu bê tông (sàn, vách, đài móng, tường tầng hầm) để luồn các hệ thống đường ống kỹ thuật đi qua: cấp thoát nước, điện, HVAC, phòng cháy chữa cháy, ống thông hơi… Về bản chất, đây là một khe hở hình vành khuyên (annular gap) giữa mặt ngoài ống kỹ thuật và mặt trong lỗ chờ bê tông – khe hở này bắt buộc phải được lấp kín bằng vật liệu chống thấm chuyên dụng, vì bê tông không tự liền khít quanh ống.
1.2. Vai trò trong tổng thể công trình
Cổ ống không chỉ là vấn đề chống thấm đơn thuần. Tại các công trình có tầng hầm dưới mực nước ngầm, hố PIT thang máy, bể chứa nước hoặc bể xử lý, cổ ống chịu đồng thời ba vai trò kỹ thuật: (1) duy trì tính liên tục kín nước của kết cấu bao che, (2) đảm bảo đường ống kỹ thuật được cố định, không bị dịch chuyển hoặc rung lắc gây nứt vỡ mối nối, và (3) trong một số trường hợp còn đóng vai trò chống cháy lan (firestop) khi ống đi qua sàn ngăn cháy. Bài viết này tập trung vào khía cạnh chống thấm là chính.
1.3. Các loại cổ ống thường gặp
Loại cổ ống
Vật liệu ống
Đặc điểm chống thấm
Ống cấp thoát nước
PVC, HDPE, gang
Bề mặt ống trơn, độ bám dính vật liệu chống thấm thấp
Ống điện, ống luồn cáp
Thép, nhựa gân xoắn
Đường kính nhỏ, số lượng nhiều, mật độ cổ ống dày
Ống kỹ thuật lớn (PCCC, thông gió)
Thép mạ kẽm, inox
Đường kính lớn, chịu rung động khi vận hành
Ống chờ chưa lắp thiết bị
Đa dạng
Thường bị bỏ quên, xử lý tạm bợ, dễ thấm nhất
1.4. Các vị trí thường gặp cổ ống cần chống thấm
Trong thực tế khảo sát công trình, các vị trí có tỷ lệ sự cố thấm tại cổ ống cao nhất, theo thứ tự mức độ phổ biến, là: sàn tầng hầm và vách tầng hầm tiếp xúc nước ngầm, đáy và thành hố PIT thang máy, đáy và thành bể nước ngầm/bể xử lý nước thải, sàn mái và sàn ban công (ống thoát nước mưa, ống thoát sàn), sàn vệ sinh (ống cấp thoát nước, ống thông hơi), và tường tầng hầm nhà máy nơi có nhiều đường ống công nghệ xuyên qua.
2. Vì Sao Cổ Ống Là Vị Trí Dễ Thấm Nước Nhất?
Nếu xếp hạng các điểm yếu chống thấm trong một kết cấu bê tông cốt thép, cổ ống gần như luôn nằm trong top 3 cùng với mạch ngừng thi công và khe co giãn. Nguyên nhân không đến từ một yếu tố đơn lẻ mà là sự cộng hưởng của nhiều cơ chế vật lý xảy ra đồng thời tại cùng một vị trí.
2.1. Co ngót bê tông
Bê tông tươi sau khi đổ trải qua quá trình mất nước và thủy hóa xi măng, dẫn đến co ngót thể tích trong giai đoạn ninh kết và cả trong nhiều tháng sau đó (co ngót khô kéo dài). Tại vị trí quanh ống chờ, do tiết diện bê tông mỏng và bị ống “chiếm chỗ”, biến dạng co ngót tập trung tại vành khuyên tiếp xúc, hình thành vi khe nứt vòng quanh ống – đây chính là đường dẫn nước đầu tiên và phổ biến nhất.
2.2. Co ngót vữa sửa chữa
Khi cổ ống được xử lý bằng vữa trám thông thường (không phải grout không co ngót), bản thân lớp vữa trám cũng co ngót trong quá trình khô, tạo thêm một lớp khe hở thứ cấp giữa vữa trám và thành lỗ chờ bê tông cũ, hoặc giữa vữa trám và ống. Đây là lý do vì sao nhiều điểm cổ ống “đã trám” vẫn thấm sau một thời gian ngắn.
2.3. Dao động nhiệt
Ống kỹ thuật, đặc biệt là ống kim loại dẫn nước nóng, nước lạnh hoặc tiếp xúc trực tiếp ánh nắng (ống mái, ống ban công), có hệ số giãn nở nhiệt khác biệt đáng kể so với bê tông. Chu kỳ giãn nở – co lại theo nhiệt độ ngày/đêm hoặc theo nhiệt độ vận hành hệ thống tạo ra ứng suất trượt lặp lại tại bề mặt tiếp xúc ống – vật liệu trám, làm suy giảm độ bám dính theo thời gian dù ban đầu thi công kín khít.
2.4. Rung động đường ống
Ống dẫn nước có lưu lượng lớn, ống gần máy bơm, quạt thông gió, hoặc ống trong nhà máy có thiết bị rung đều truyền một phần rung động vào điểm cổ ống. Rung động tần số thấp nhưng lặp lại liên tục trong thời gian dài có tác động mỏi (fatigue) lên vật liệu trám cứng, đặc biệt là các loại vữa giòn, dẫn đến nứt vi mô dọc theo chu vi ống.
2.5. Mạch ngừng thi công tại cổ ống
Trong nhiều trường hợp, cổ ống nằm ngay tại hoặc rất gần mạch ngừng đổ bê tông (ví dụ mạch ngừng giữa sàn và vách tầng hầm). Khi đó, điểm cổ ống phải gánh chịu đồng thời hai loại khuyết tật: khe hở quanh ống và khe hở mạch ngừng, khiến việc chống thấm trở nên phức tạp hơn nhiều so với cổ ống nằm giữa một cấu kiện liền khối.
2.6. Lỗ rỗng và tổ ong quanh ống
Do hình dạng tròn của ống cản trở dòng chảy của bê tông tươi khi đổ, khu vực ngay dưới và hai bên ống (đặc biệt với ống đường kính lớn) rất dễ bị rỗng tổ ong nếu đầm không kỹ. Các khoảng rỗng này không nhìn thấy được từ bên ngoài nhưng tạo thành các “túi” tích nước và đường thấm ẩn bên trong khối bê tông.
2.7. Bê tông đầm không kín xung quanh ống
Đây là lỗi thi công phổ biến nhất trong thực tế: đầm dùi khó tiếp cận sát vành ống do vướng cốt thép và bản thân ống, dẫn đến bê tông xung quanh ống có độ đặc chắc thấp hơn phần bê tông đại trà. Kết hợp với co ngót, đây là tổ hợp nguyên nhân khiến hầu hết các sự cố thấm cổ ống xảy ra trong vòng 3-12 tháng đầu sau khi đưa công trình vào sử dụng.
Ghi chú kỹ thuật: Không có nguyên nhân nào trong sáu nguyên nhân trên hoạt động độc lập. Trong đa số sự cố thực tế, thấm cổ ống là kết quả cộng hưởng của ít nhất 2-3 nguyên nhân đồng thời. Đây là lý do vì sao chỉ dùng một lớp vật liệu chống thấm bề mặt (ví dụ quét chống thấm gốc xi măng lên miệng cổ ống) thường không đủ – vì đường thấm thực tế nằm sâu trong khối bê tông, không phải chỉ trên bề mặt.
3. Nguyên Lý Chống Thấm Bằng Hyperstop DB2015
3.1. Hyperstop DB2015 là gì?
Hyperstop DB2015 là thanh trương nở gốc Hydrophilic Butyl Bentonite – hỗn hợp giữa khoáng sét Bentonite (chủ yếu là montmorillonite, một khoáng sét thuộc nhóm smectite có khả năng hút nước và trương nở thể tích rất lớn) và cao su Butyl có tính kết dính, đàn hồi. Sản phẩm ở dạng thanh mềm dẻo, tiết diện hình vuông hoặc chữ nhật, được quấn quanh chu vi ống kỹ thuật trước khi đổ bê tông hoặc rót grout xung quanh.
3.2. Cơ chế hấp thụ nước và trương nở
Về mặt khoáng vật học, các phiến sét montmorillonite có cấu trúc lớp (layered structure) với khoảng cách giữa các lớp có thể giãn ra khi các phân tử nước xâm nhập vào không gian giữa các lớp sét (interlayer spacing). Khi tiếp xúc với nước, các ion trao đổi trên bề mặt phiến sét tạo lực hút phân tử nước vào giữa các lớp, khiến thể tích khoáng sét tăng lên đáng kể so với thể tích khô ban đầu. Thành phần cao su Butyl trong Hyperstop DB2015 đóng vai trò là chất nền đàn hồi, giữ khối Bentonite không bị rã trôi theo dòng nước trong quá trình trương nở, đồng thời tạo độ bám dính ban đầu lên bề mặt ống và bê tông.
3.3. Quá trình trương nở diễn ra như thế nào trong thực tế
Sau khi bê tông hoặc grout được đổ bao quanh thanh Hyperstop, vật liệu ở trạng thái khô, chưa trương nở, chỉ đóng vai trò như một gioăng cơ học tạm thời. Khi nước ngầm hoặc nước rò rỉ xâm nhập đến vị trí này qua các vi khe nứt đã phân tích ở Mục 2, nước tiếp xúc với thanh Bentonite và kích hoạt quá trình trương nở. Vì bị giới hạn bởi khối bê tông xung quanh (không có không gian tự do để giãn nở), áp lực trương nở được chuyển hóa thành áp lực nén ép vào vách lỗ chờ và bề mặt ống, từ đó lấp kín các vi khe nứt và khe hở còn sót lại – đây chính là bản chất của cơ chế “tự lấp kín” (self-sealing) mà nhóm vật liệu này được biết đến.
3.4. Điều kiện để vật liệu phát huy hiệu quả
Hiệu quả của Hyperstop DB2015 phụ thuộc chặt vào ba điều kiện biên: (1) vật liệu phải được bao bọc hoàn toàn bởi bê tông hoặc grout đặc chắc, không có khoảng trống để trương nở tự do vô hướng – nếu có khoảng trống, áp lực trương nở sẽ giải phóng vào khoảng trống đó thay vì ép vào khe nứt cần bịt kín; (2) thanh phải được cố định chắc chắn, không xê dịch trong quá trình đổ bê tông/grout; (3) vật liệu không được tiếp xúc với nước trước khi bị bao bọc kín – đây là điểm kỹ thuật quan trọng nhất và cũng là lỗi thi công phổ biến nhất.
Lưu ý kỹ thuật quan trọng: Hyperstop DB2015 và các thanh trương nở Bentonite nói chung không được sử dụng tại vị trí khe co giãn (expansion joint). Khe co giãn được thiết kế để cho phép chuyển vị lặp lại theo chu kỳ (giãn nở – co lại) trong suốt tuổi thọ công trình, trong khi cơ chế trương nở của Bentonite là quá trình một chiều, không thể co lại về trạng thái ban đầu sau khi đã hấp thụ nước và trương nở. Dùng sai vị trí này sẽ khiến vật liệu mất tác dụng ngay từ chu kỳ chuyển vị đầu tiên.
4. Vai Trò Của Vữa Rót Không Co Ngót (Grout)
4.1. Grout là gì?
Grout không co ngót (non-shrink grout) là vữa gốc xi măng cường độ cao, được thiết kế với cấp phối hạt mịn, phụ gia bù co ngót (thường là phụ gia trương nở gốc oxit kim loại hoặc phụ gia tạo khí trương) và phụ gia siêu dẻo giúp vữa đạt độ chảy cao mà không cần thêm nhiều nước. Grout thường được cung cấp ở dạng bột trộn sẵn, chỉ cần trộn với nước theo tỷ lệ quy định của nhà sản xuất.
4.2. Cơ chế không co ngót
Vữa xi măng thông thường co ngót theo hai cơ chế: co ngót dẻo (plastic shrinkage) xảy ra trong vài giờ đầu do mất nước bề mặt, và co ngót khô (drying shrinkage) xảy ra trong nhiều tuần đến nhiều tháng do nước tự do bốc hơi khỏi cấu trúc gel xi măng. Grout không co ngót khắc phục vấn đề này bằng phụ gia trương nở: trong giai đoạn ninh kết, phụ gia này tạo ra một lượng giãn nở thể tích nhỏ (thường ở dạng khí hydro sinh ra từ phản ứng của bột nhôm với môi trường kiềm, hoặc phản ứng trương nở của oxit canxi/oxit magie) để bù trừ chính xác cho phần co ngót tự nhiên của xi măng, giữ thể tích khối vữa gần như không đổi từ trạng thái dẻo đến trạng thái cứng rắn hoàn toàn.
4.3. Cường độ cao và độ ổn định thể tích
Nhờ tỷ lệ nước/xi măng thấp (nhờ phụ gia siêu dẻo) và cấp phối tối ưu, grout đạt cường độ nén thường trong khoảng 40-80 MPa ở tuổi 28 ngày tùy dòng sản phẩm, cao hơn đáng kể so với vữa xi măng cát thông thường (thường 15-25 MPa). Cường độ cao kết hợp với việc không co ngót giúp khối grout bám chắc và duy trì tiếp xúc khít với cả bề mặt bê tông cũ lẫn bề mặt ống kỹ thuật trong suốt thời gian dài, không hình thành khe hở thứ cấp như đã phân tích ở Mục 2.2.
4.4. Khả năng bao kín quanh cổ ống
Grout không co ngót thường có độ chảy tự san (self-leveling/self-compacting) rất cao, cho phép vật liệu chảy len lỏi vào các góc hẹp và khe hẹp quanh ống mà không cần đầm rung mạnh – điều này đặc biệt quan trọng tại cổ ống vì không gian thao tác đầm dùi thường rất hạn chế.
4.5. So sánh Grout với vữa xi măng thông thường, bê tông và mortar sửa chữa
Tiêu chí
Grout không co ngót
Vữa xi măng cát thông thường
Bê tông đá 1×2
Mortar sửa chữa gốc polymer
Co ngót
Được bù trừ chủ động
Co ngót tự do, không kiểm soát
Co ngót thấp hơn vữa nhưng vẫn đáng kể
Thường có bù co ngót nhẹ
Độ chảy / khả năng lấp khe hẹp
Rất cao, tự san phẳng
Thấp, cần đầm/miết thủ công
Rất thấp do cốt liệu lớn
Trung bình, thường dùng để trát
Cường độ 28 ngày
Cao (thường >40 MPa)
Thấp – trung bình
Trung bình – cao tùy mác
Trung bình
Phù hợp tiết diện hẹp quanh ống
Rất phù hợp
Kém phù hợp
Không phù hợp (cốt liệu lớn kẹt)
Chỉ phù hợp lớp mỏng bề mặt

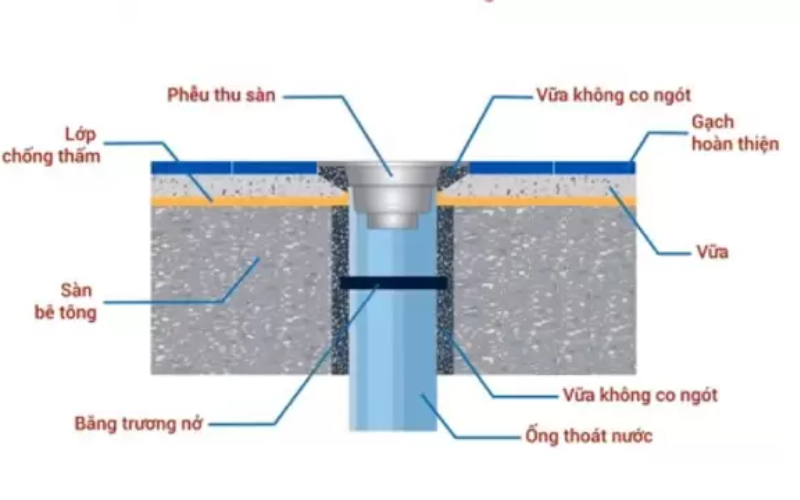

5. Vì Sao Nên Kết Hợp Hyperstop DB2015 Và Grout Không Co Ngót?
Đây là điểm cần được nhìn nhận đúng bản chất: Hyperstop DB2015 và grout không co ngót không thay thế nhau, mà giải quyết hai vấn đề khác nhau tại cùng một vị trí.
Grout không co ngót giải quyết vấn đề khối tích – tức là lấp đầy toàn bộ khoảng trống giữa ống và thành lỗ chờ bằng một khối vật liệu đặc chắc, cường độ cao, không co ngót theo thời gian. Tuy nhiên, bản thân grout dù không co ngót theo thiết kế vẫn là vật liệu cứng, gốc xi măng – tức là vẫn tồn tại khả năng hình thành vi khe nứt tại mặt phân giới tiếp xúc với ống (đặc biệt là ống nhựa PVC có bề mặt trơn, độ bám dính hóa học kém) do dao động nhiệt và rung động đã phân tích ở Mục 2.3 và 2.4.
Hyperstop DB2015 giải quyết vấn đề khe tiếp xúc – tức là vị trí mặt phân giới mỏng giữa vật liệu lấp đầy (grout) và bề mặt ống, nơi grout khó bám dính hoàn hảo 100% dù thi công đúng kỹ thuật. Khi được quấn sát quanh ống trước khi rót grout, thanh Hyperstop nằm đúng tại vị trí “điểm yếu nhất” này và đóng vai trò là lớp phòng vệ thứ hai: nếu nước len qua được khe tiếp xúc ống – grout, thanh Bentonite sẽ trương nở và bịt kín đường thấm đó trước khi nước xâm nhập sâu hơn vào kết cấu.
Nói cách khác, dưới góc nhìn kỹ sư, đây là nguyên lý hai lớp phòng vệ bổ trợ (redundancy theo chiều sâu): grout là lớp phòng vệ chính về mặt kết cấu và khối tích, Hyperstop là lớp phòng vệ dự phòng tại điểm tiếp xúc có xác suất khiếm khuyết cao nhất.
6. Quy Trình Thi Công Chuẩn

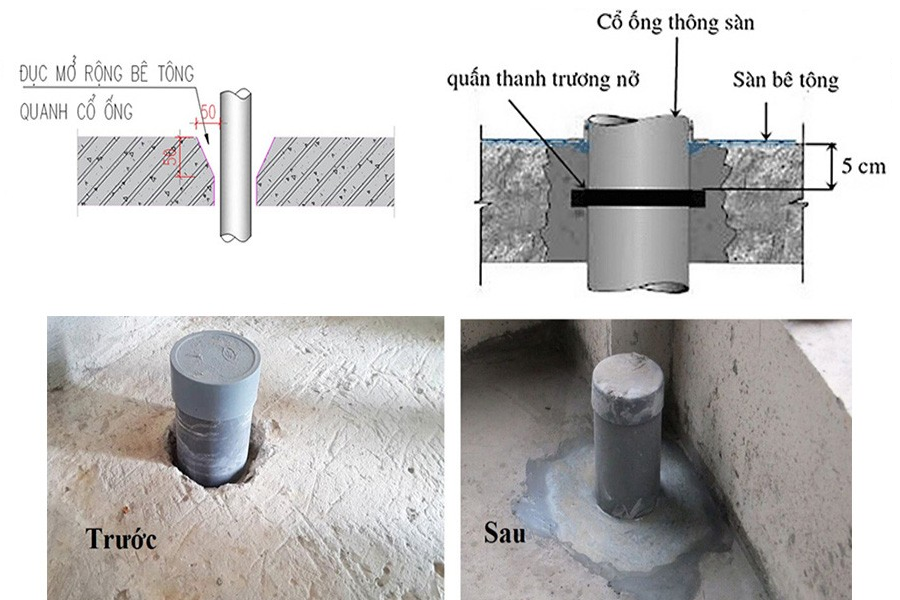

Bước 1 – Đục tạo rãnh xung quanh ống: Đục mở rộng lỗ chờ theo hình vành khuyên đều quanh chu vi ống, đảm bảo khoảng hở tối thiểu đủ để thao tác quấn thanh Hyperstop và rót grout (thông thường khoảng hở mỗi bên từ 20-40mm tùy đường kính ống, cần đối chiếu khuyến nghị cụ thể theo từng dự án).
Bước 2 – Vệ sinh bề mặt: Loại bỏ hoàn toàn bụi, dầu mỡ, vụn bê tông bở rời, lớp hồ xi măng yếu (laitance) trên cả bề mặt bê tông lỗ chờ và bề mặt ống kỹ thuật. Đây là bước quyết định độ bám dính của grout – bề mặt còn bụi hoặc dầu sẽ tạo lớp phân cách vô hình khiến grout không bám dính dù trông bên ngoài đã “đổ đầy”.
Bước 3 – Làm ẩm bề mặt bê tông: Làm ẩm bão hòa bề mặt bê tông cũ (chỉ bê tông, không làm ướt sũng) trước khi rót grout, nhằm tránh hiện tượng bê tông cũ hút nước ngược từ grout tươi, gây mất nước cục bộ và giảm cường độ liên kết.
Bước 4 – Quấn Hyperstop DB2015 quanh ống: Quấn thanh trương nở thành một hoặc nhiều vòng khép kín quanh chu vi ống, tại vị trí giữa chiều dày cấu kiện (không đặt sát mép trên hoặc mép dưới). Vị trí nối đầu thanh phải chồng mí (không để hở mối nối) để tránh tạo điểm yếu trên vòng khép kín.
Bước 5 – Cố định thanh trương nở: Cố định thanh bằng dây buộc, ghim hoặc keo dán chuyên dụng theo hướng dẫn của nhà sản xuất, đảm bảo thanh không xê dịch, không tuột khỏi vị trí trong quá trình lắp cốp pha và rót grout.
Bước 6 – Lắp cốp pha (nếu cần): Với các vị trí rót grout theo phương đứng hoặc cần khống chế biên dạng (ví dụ mặt dưới sàn, mặt bên vách), cần lắp cốp pha kín khít, có lỗ thông khí và lỗ rót để tránh bẫy khí trong quá trình đổ.
Bước 7 – Trộn grout đúng tỷ lệ: Trộn grout với lượng nước chính xác theo khuyến nghị của nhà sản xuất bằng máy trộn cưỡng bức hoặc khoan trộn tốc độ thấp. Không được thêm nước vượt tỷ lệ để “dễ đổ hơn” – đây là lỗi phổ biến sẽ được phân tích ở tab Sai Lầm Cần Tránh.

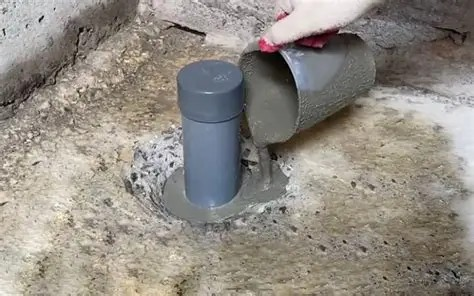

Bước 8 – Rót grout: Rót liên tục từ một phía, tốc độ đều, tránh rót ngắt quãng gây phân lớp. Với grout tự san, chỉ cần đảm bảo tốc độ rót đủ chậm để khí thoát ra hết, không cần đầm rung.
Bước 9 – Đầm hoặc chèn kín (nếu cần): Với grout có độ chảy trung bình hoặc khu vực có hình dạng phức tạp, có thể cần gõ nhẹ cốp pha hoặc dùng que thép mảnh chọc nhẹ để hỗ trợ thoát khí, tránh đầm rung mạnh vì có thể làm xê dịch thanh Hyperstop.
Bước 10 – Bảo dưỡng: Bảo dưỡng ẩm bề mặt grout tối thiểu theo thời gian khuyến nghị của nhà sản xuất (thường 3-7 ngày tùy sản phẩm và điều kiện thời tiết), tránh để bề mặt grout mất nước nhanh gây nứt co ngót dẻo ngay cả với grout không co ngót.
Mẹo kỹ thuật: Nên thử nước áp lực thấp (ngâm nước hoặc phun nước trực tiếp) tại vị trí cổ ống sau khi grout đạt đủ cường độ tối thiểu theo khuyến nghị nhà sản xuất (không thử nước quá sớm khi grout chưa đủ tuổi), trước khi hoàn thiện lớp chống thấm bề mặt hoặc lớp hoàn thiện kiến trúc phía trên. Đây là bước kiểm soát chất lượng đơn giản nhưng thường bị bỏ qua trong tiến độ thi công gấp rút.
7. Các Lỗi Thường Gặp Khi Thi Công
Lỗi thi công
Hậu quả kỹ thuật
Cách khắc phục
Không vệ sinh bề mặt trước khi rót grout
Grout không bám dính, tách lớp, thấm dọc theo mặt phân giới
Vệ sinh cơ học (mài, thổi bụi) và rửa sạch trước khi thi công
Hyperstop tiếp xúc nước trước khi đổ grout (mưa, nước đọng)
Thanh trương nở sớm, mất tác dụng “để dành” trương nở đúng lúc, có thể trương nở lệch hướng hoặc suy giảm khả năng bám dính
Che chắn, thi công grout ngay trong ngày, không để thanh trương nở phơi ngoài trời qua đêm
Dùng grout quá loãng (thêm nước vượt tỷ lệ)
Giảm cường độ, tăng co ngót thực tế, phân tầng cốt liệu mịn, mất tính không co ngót thiết kế
Trộn đúng tỷ lệ nước theo TDS, dùng máy trộn định lượng chính xác
Không bảo dưỡng grout sau khi rót
Nứt co ngót dẻo bề mặt, giảm cường độ lớp ngoài
Phủ bao tải ẩm hoặc màng giữ ẩm theo thời gian khuyến nghị
Không cố định thanh Hyperstop trước khi đổ
Thanh xê dịch, nổi lệch tâm, không tạo vòng khép kín liên tục quanh ống
Cố định bằng dây buộc/ghim đúng kỹ thuật, kiểm tra lại trước khi đổ
Để khe hở tại mối nối đầu thanh
Tạo điểm yếu cục bộ trên vòng trương nở, nước thấm ưu tiên qua điểm hở này
Nối chồng mí đủ chiều dài theo khuyến nghị nhà sản xuất, không để hở đầu nối
8. Các Trường Hợp Không Nên Dùng Hyperstop DB2015 / Grout Đơn Thuần
Cảnh báo kỹ thuật: Việc lựa chọn sai giải pháp cho các trường hợp dưới đây là nguyên nhân phổ biến khiến công trình thấm lại dù đã “làm đúng quy trình” trong sách hướng dẫn thông thường.
8.1. Khe co giãn (expansion joint)
Như đã nêu ở Mục 3.4, Bentonite trương nở là quá trình một chiều, không phù hợp với vị trí có chuyển vị lặp lại theo chu kỳ. Giải pháp thay thế phù hợp hơn là băng cản nước PVC (waterstop) dạng có khả năng đàn hồi theo chuyển vị thiết kế, kết hợp keo trám khe co giãn gốc PU đàn hồi cao.
8.2. Đường ống rung động mạnh liên tục
Với ống gắn trực tiếp thiết bị rung mạnh (máy bơm công suất lớn không qua khớp nối mềm, quạt công nghiệp), rung động tần số cao có thể gây mỏi vật liệu tại mặt tiếp xúc nhanh hơn khả năng “tự phục hồi” của cơ chế trương nở. Nên bổ sung khớp nối mềm (flexible coupling) ngay trước và sau vị trí xuyên sàn/tường để cách ly rung động khỏi điểm chống thấm.
8.3. Môi trường hóa chất đặc biệt
Tại các bể chứa hóa chất công nghiệp có tính ăn mòn cao (axit mạnh, dung môi hữu cơ), cả grout gốc xi măng lẫn Bentonite đều có thể bị tấn công hóa học làm suy giảm cấu trúc theo thời gian. Cần đánh giá riêng theo tính chất hóa chất cụ thể và có thể cần giải pháp lót màng chống hóa chất chuyên dụng thay vì chỉ dựa vào cổ ống chống thấm thông thường.
8.4. Nước có áp lực rất lớn (cột nước cao)
Với tầng hầm sâu, cột áp nước ngầm lớn, chỉ riêng lớp trương nở và grout tại cổ ống có thể chưa đủ an toàn nếu không có thêm biện pháp cơ khí hỗ trợ. Trong các trường hợp này, nên xem xét bổ sung mặt bích chặn nước (puddle flange/wall sleeve có gân chặn nước tích hợp) hàn hoặc lắp cố định trực tiếp lên ống trước khi đổ bê tông, kết hợp Hyperstop như lớp phòng vệ thứ hai, thay vì chỉ dựa vào vật liệu trương nở và grout.

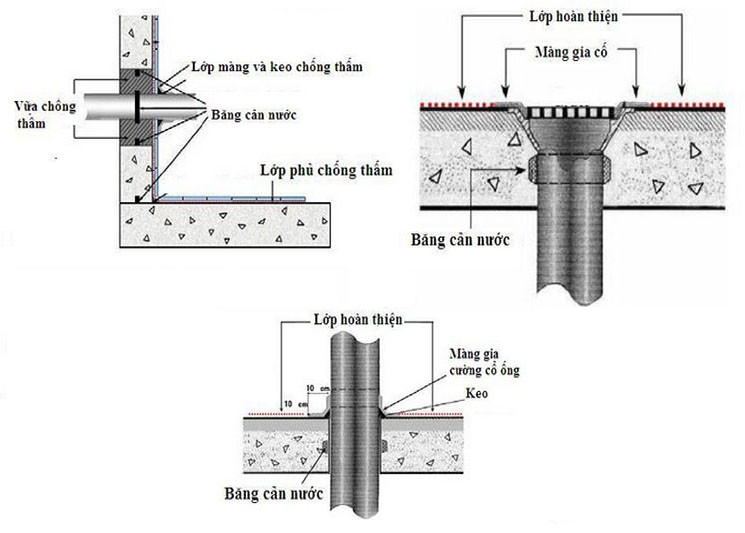

9. So Sánh Với Các Phương Pháp Chống Thấm Cổ Ống Khác
Phương pháp
Cơ chế chính
Ưu điểm
Giới hạn
Hyperstop DB2015 + Grout
Trương nở tự lấp khe + khối đặc chắc không co ngót
Tự phục hồi khi có vi khe nứt mới; thi công không cần thiết bị đặc biệt
Không dùng cho khe co giãn; cần thi công đúng trình tự khô ráo
Keo PU (Polyurethane) bơm/trám
Phản ứng với nước tạo bọt trương nở hoặc màng đàn hồi bám dính
Thi công nhanh cho sửa chữa cổ ống đã hoàn thiện, không cần đục phá lớn
Độ bền cơ học thấp hơn giải pháp khối đặc; nhạy cảm với kỹ thuật bơm
Keo Epoxy trám khe
Bám dính cơ học và hóa học cứng, không đàn hồi
Cường độ chịu lực rất cao
Giòn, không chịu được chuyển vị hoặc rung động, dễ nứt lại tại vị trí có dao động
Waterstop PVC (gân chặn nước)
Rào cản vật lý kéo dài đường thấm (tortuous path)
Hiệu quả cao tại mạch ngừng thi công dài, có thể dùng cho khe co giãn (loại phù hợp)
Khó lắp đặt vừa khít quanh ống tròn đường kính nhỏ; cần định vị chính xác khi đổ bê tông
Băng cản nước cao su (rubber waterstop)
Rào cản vật lý, đàn hồi tốt hơn PVC
Chịu chuyển vị tốt, phù hợp khe co giãn
Chi phí cao hơn, khó gia công quanh tiết diện tròn nhỏ
Xi măng chống thấm (thẩm thấu/tinh thể hóa)
Tạo tinh thể lấp mao mạch trong khối bê tông
Hiệu quả tốt cho bề mặt bê tông đặc, không có khe nứt cơ học lớn
Không xử lý được khe hở cơ học rõ ràng như tại cổ ống nếu dùng đơn độc
Vữa polymer sửa chữa
Bám dính tăng cường nhờ polymer, đàn hồi nhẹ
Thi công lớp mỏng dễ dàng, phù hợp sửa chữa bề mặt
Không thay thế được vai trò lấp đầy khối tích như grout tại khe hở sâu
Qua bảng so sánh, có thể thấy mỗi phương pháp phù hợp với một bối cảnh kỹ thuật riêng. Tổ hợp Hyperstop DB2015 và grout không co ngót phù hợp nhất cho cổ ống mới thi công (giai đoạn đổ bê tông), trong khi keo PU bơm phù hợp hơn cho sửa chữa cổ ống đã hoàn thiện mà không thể đục phá. Waterstop PVC/cao su phù hợp hơn khi cổ ống trùng với mạch ngừng hoặc khe co giãn có yêu cầu chuyển vị.
10. Ứng Dụng Thực Tế Theo Loại Công Trình
Nhà vệ sinh: Cổ ống thoát sàn, ống cấp nước, ống thông hơi xuyên sàn bê tông dày 100-120mm. Do tiết diện sàn mỏng, cần kiểm soát chiều dày lớp grout tối thiểu đủ bao quanh Hyperstop, tránh đục quá sâu làm giảm tiết diện chịu lực còn lại của sàn.
Ban công, sàn mái: Cổ ống thoát nước mưa chịu tác động trực tiếp của nắng mưa và dao động nhiệt độ ngày/đêm lớn nhất trong công trình. Cần đặc biệt chú ý dao động nhiệt và nên bổ sung lớp chống thấm bề mặt phủ ngoài miệng cổ ống sau khi grout đã đông cứng.
Tầng hầm: Vách và sàn tầng hầm dưới mực nước ngầm chịu áp lực nước thường xuyên, mật độ cổ ống cao (điện, nước, PCCC, thông gió). Đây là khu vực bắt buộc phải áp dụng đầy đủ quy trình ở tab Quy Trình Thi Công, không rút gọn bước nào, vì chi phí sửa chữa lại sau khi hoàn thiện kiến trúc rất cao.
Bể nước, bể xử lý nước: Ngoài yêu cầu chống thấm, cần lưu ý vật liệu tiếp xúc phải phù hợp tiêu chuẩn nước sinh hoạt nếu là bể nước sạch, hoặc khả năng kháng hóa chất nếu là bể xử lý nước thải có hóa chất.
Hố PIT thang máy: Thường là điểm trũng thấp nhất của toàn công trình, chịu ứng suất thủy tĩnh lớn nhất nếu có nước ngầm dâng cao. Cổ ống hố PIT (ống thoát nước hố PIT, ống cảm biến) cần được xử lý cẩn trọng vì đây là vị trí rất khó tiếp cận sửa chữa sau khi lắp đặt ray thang máy.
Nhà máy, công trình công nghiệp: Mật độ đường ống công nghệ lớn, nhiều đường ống có rung động vận hành hoặc nhiệt độ cao. Cần khảo sát riêng từng loại ống để quyết định có cần giải pháp bổ sung như khớp nối mềm hay mặt bích chặn nước hay không.
Điện gió, công trình hạ tầng: Cổ ống cáp điện xuyên đế móng tuabin hoặc hộp kỹ thuật hạ tầng thường có số lượng ống lớn, đường kính đa dạng trong cùng một vị trí. Cần lưu ý khoảng cách tối thiểu giữa các cổ ống liền kề để đảm bảo grout len lỏi đủ và đầm/chèn kín được từng cổ ống riêng biệt, tránh hiện tượng “cầu nối rỗng” giữa các ống sát nhau.
11. Kinh Nghiệm Thực Tế
Sau nhiều công trình khảo sát và xử lý sự cố thấm cổ ống, có một số quan sát thực tế đáng chia sẻ, không nằm trong catalogue sản phẩm nào:
Sai lầm thường gặp nhất không phải là chọn sai vật liệu, mà là chọn đúng vật liệu nhưng thi công sai trình tự. Rất nhiều công trình sử dụng đúng Hyperstop DB2015 và đúng grout không co ngót nhưng vẫn thấm, nguyên nhân phần lớn đến từ việc để thanh trương nở tiếp xúc nước mưa qua đêm trước khi đổ grout, hoặc grout bị pha loãng “cho dễ đổ” khi công nhân thi công gấp tiến độ.
Kiểm tra sau thi công không nên chỉ dựa vào quan sát bằng mắt. Bề mặt grout khô ráo, phẳng đẹp không đồng nghĩa với việc phần lấp đầy bên trong đã đặc chắc hoàn toàn – đặc biệt với cổ ống đường kính lớn, phần đáy khó quan sát trực tiếp. Với các vị trí quan trọng (hố PIT, bể nước, tầng hầm), nên yêu cầu thử nước áp lực (ngâm hoặc phun) trước khi hoàn thiện lớp phủ kiến trúc.
Chi tiết cổ ống cần được đưa vào bản vẽ thi công riêng, không chỉ ghi chú chung chung “chống thấm theo tiêu chuẩn”. Kinh nghiệm cho thấy khi không có bản vẽ chi tiết cụ thể (kích thước rãnh đục, vị trí thanh trương nở, chiều dày lớp grout tối thiểu), đội thi công thường tự ước lượng theo kinh nghiệm cá nhân, dẫn đến sai lệch giữa các vị trí trong cùng một công trình.
Công trình bền lâu thường có điểm chung: giám sát hiện trường kiểm tra ngay tại từng bước, không đợi đến khi hoàn thiện mới nghiệm thu. Vì hầu hết các lỗi (không vệ sinh bề mặt, thanh trương nở dịch chuyển, grout pha loãng) đều không thể phát hiện lại sau khi grout đã đông cứng và bị che phủ bởi lớp hoàn thiện phía trên.
12. Câu Hỏi Thường Gặp (FAQ)
1. Hyperstop DB2015 có dùng được cho ống PVC không?
Có. Thanh trương nở Bentonite không phụ thuộc vào độ bám dính hóa học với vật liệu ống mà dựa vào áp lực trương nở cơ học ép sát vào bề mặt ống khi bị bao bọc kín, nên phù hợp với cả ống PVC, HDPE, thép, gang. Với ống PVC bề mặt trơn, việc bao bọc kín bằng grout càng quan trọng để duy trì áp lực nén cần thiết.
2. Có cần dùng thêm keo dán để cố định Hyperstop không?
Tùy vị trí. Với bề mặt đứng (quấn quanh ống đặt nằm ngang xuyên tường), keo dán hỗ trợ giữ thanh không trượt xuống trong lúc chờ đổ grout. Với bề mặt nằm ngang (ống xuyên sàn), dây buộc hoặc ghim cố định thường đã đủ.
3. Bao lâu sau khi rót grout thì có thể thử nước?
Cần chờ grout đạt cường độ tối thiểu theo khuyến nghị của nhà sản xuất (thường tham chiếu tuổi 3-7 ngày tùy sản phẩm và điều kiện nhiệt độ môi trường thực tế), không nên thử nước khi grout còn non tuổi vì áp lực nước có thể gây vi nứt trước khi vật liệu đạt đủ cường độ thiết kế.
4. Loại grout nào phù hợp cho cổ ống?
Nên chọn grout gốc xi măng không co ngót, có độ chảy tự san hoặc chảy dẻo tùy phương pháp thi công (rót hay chèn), cường độ phù hợp với cấp bê tông của cấu kiện xung quanh. Với tiết diện hẹp quanh ống, ưu tiên grout có cỡ hạt mịn để len lỏi tốt vào khe hẹp.
5. Có thể thay grout bằng vữa xi măng thông thường không?
Không nên, đặc biệt tại vị trí chịu áp lực nước hoặc yêu cầu chống thấm cao. Vữa xi măng cát thông thường co ngót không kiểm soát, dễ hình thành khe hở thứ cấp sau khi khô, làm mất tác dụng của toàn bộ hệ thống dù đã dùng đúng thanh trương nở.
6. Có cần chống thấm bổ sung bề mặt sau khi rót grout không?
Với các vị trí chịu ẩm ướt thường xuyên hoặc ngoài trời (ban công, sàn mái, nhà vệ sinh), nên bổ sung một lớp chống thấm bề mặt phủ quanh miệng cổ ống sau khi grout đông cứng, như một lớp bảo vệ dự phòng chống thấm mao dẫn từ bề mặt.
7. Giải pháp này có dùng được cho tầng hầm có áp lực nước ngầm cao không?
Có thể dùng làm giải pháp chính cho phần lớn trường hợp, nhưng với cột áp nước rất lớn nên cân nhắc bổ sung mặt bích chặn nước cơ khí (puddle flange), thay vì chỉ dựa hoàn toàn vào thanh trương nở và grout.
8. Hyperstop DB2015 có tác dụng ngay sau khi thi công không?
Không. Vật liệu chỉ phát huy tác dụng chống thấm sau khi tiếp xúc với nước và trương nở, nghĩa là hiệu quả thực tế chỉ thể hiện khi có nước xâm nhập đến vị trí đó. Trước đó, thanh chỉ đóng vai trò gioăng cơ học tạm thời trong khối grout/bê tông.
9. Nếu thanh trương nở bị ướt trước khi đổ grout thì phải xử lý thế nào?
Nên thay thế đoạn thanh đã tiếp xúc nước bằng đoạn mới, không nên tiếp tục sử dụng đoạn đã trương nở một phần, vì thanh đã trương nở sẽ không còn khả năng trương nở bổ sung tương đương với thanh nguyên trạng khi thực sự cần thiết trong quá trình sử dụng công trình.
10. Có cần quấn nhiều vòng Hyperstop quanh một ống không?
Tùy chiều dày cấu kiện và mức độ chịu áp lực nước. Với sàn/tường mỏng, một vòng khép kín thường đủ. Với vách tầng hầm dày chịu áp lực nước lớn, có thể cân nhắc hai vòng cách nhau theo chiều dày cấu kiện để tăng số lớp phòng vệ.
11. Grout không co ngót có cần trộn phụ gia gì thêm không?
Không nên tự ý thêm bất kỳ phụ gia nào ngoài nước theo đúng tỷ lệ nhà sản xuất công bố, vì phụ gia trương nở bù co ngót đã được cân chỉnh sẵn trong thành phần khô của sản phẩm. Thêm phụ gia ngoài có thể phá vỡ cân bằng thiết kế và làm mất tính không co ngót của vật liệu.
12. Cổ ống đã thấm rồi thì xử lý bằng phương pháp này có được không?
Có thể áp dụng nếu đục phá lại được đến kích thước rãnh cần thiết. Với cổ ống đã hoàn thiện, khó đục phá (ví dụ đã ốp gạch, đã lắp thiết bị), phương pháp bơm keo PU thường thực tế hơn vì không yêu cầu đục phá lớn, dù hiệu quả và độ bền có thể không bằng giải pháp xử lý lại từ đầu.
13. Có cần thiết bị đặc biệt để thi công không?
Không cần thiết bị đặc biệt. Dụng cụ cơ bản gồm máy đục/mài cầm tay, dụng cụ vệ sinh bề mặt, máy trộn cưỡng bức hoặc khoan trộn tốc độ thấp, và cốp pha đơn giản nếu cần khống chế biên dạng khi rót grout theo phương đứng.
14. Cổ ống nhiều đường ống sát nhau xử lý có gì khác biệt không?
Cần đảm bảo khoảng cách tối thiểu giữa các ống liền kề đủ để grout len lỏi và bao kín từng ống riêng biệt, tránh hiện tượng “cầu nối rỗng” giữa các ống do không đủ không gian đầm/chèn.
15. Thi công vào mùa mưa có ảnh hưởng gì không?
Có ảnh hưởng đáng kể, chủ yếu ở nguy cơ thanh Hyperstop tiếp xúc nước mưa trước khi được bao bọc kín, và nguy cơ nước đọng trong rãnh đục làm loãng cục bộ grout khi rót. Nên có biện pháp che chắn tạm thời và ưu tiên thi công dứt điểm từng vị trí trong cùng một ca làm việc.
13. Kết Luận
Cổ ống xuyên sàn, xuyên tường là một chi tiết nhỏ về kích thước nhưng lớn về rủi ro kỹ thuật nếu không được xử lý đúng nguyên lý. Qua phân tích ở trên, có thể tóm gọn ba điểm cốt lõi: thứ nhất, nguyên nhân thấm tại cổ ống luôn là sự cộng hưởng của nhiều cơ chế (co ngót, nhiệt, rung động, mạch ngừng, rỗng tổ ong) chứ không phải một nguyên nhân đơn lẻ; thứ hai, tổ hợp Hyperstop DB2015 (thanh trương nở Bentonite) và grout không co ngót là giải pháp bổ trợ hai lớp – grout xử lý khối tích, Hyperstop xử lý khe tiếp xúc – chứ không phải hai lựa chọn thay thế nhau; thứ ba, chất lượng cuối cùng phụ thuộc vào việc tuân thủ đúng trình tự thi công và tránh các lỗi phổ biến đã liệt kê, nhiều hơn là phụ thuộc vào việc chọn đúng thương hiệu vật liệu.
Mỗi công trình có điều kiện áp lực nước, mật độ cổ ống, loại đường ống và yêu cầu vận hành khác nhau, nên giải pháp chống thấm cổ ống cần được cân nhắc theo từng vị trí cụ thể thay vì áp dụng máy móc một công thức chung cho toàn bộ công trình.
VUI LÒNG LIÊN HỆ VỚI CHÚNG TÔI
ĐỂ CÓ GIÁ TỐT NHẤT!
ZALO
P.Kinh Doanh
ZALO
Mr Cường
Sản phẩm chính hãng
Chứng chỉ đầy đủ
tư vấn miễn phí
CÔNG TY CỔ PHẦN ĐẦU TƯ MAI KHANH
Địa chỉ : Số nhà 13 đường 36 , Khu nhà ở Đông Nam , Khu Phố 5 , Phường Hiệp Bình, Thành phố Hồ Chí Minh
MST / Tax Code: 0312343901
