Chống Thấm Mạch Ngừng Thi Công: Nguyên Lý, Vật Liệu Và Quy Trình Chuẩn Kỹ Thuật

Mạch ngừng thi công (construction joint) là vị trí thấm nước phổ biến hàng đầu trong kết cấu bê tông cốt thép toàn khối, đặc biệt tại tầng hầm, bể chứa, hố pit và các hạng mục đổ bê tông phân đợt. Khác với khe co giãn – vốn được thiết kế chủ đích để chuyển vị – mạch ngừng là điểm gián đoạn phát sinh do giới hạn năng lực trạm trộn, mặt bằng thi công hoặc tiến độ, nơi bê tông đợt sau tiếp giáp với bê tông đợt trước đã đông cứng. Chính vì là mặt tiếp giáp giữa “bê tông cũ – bê tông mới” với độ liên kết không hoàn toàn đồng nhất như khối bê tông liền khối, mạch ngừng luôn tiềm ẩn nguy cơ rò rỉ nếu không được xử lý đúng kỹ thuật ngay từ khâu thiết kế vị trí, chuẩn bị bề mặt đến lựa chọn vật liệu ngăn nước. Bài viết dưới đây trình bày nguyên lý kỹ thuật, phân tích các nhóm giải pháp vật liệu (băng cản nước PVC, băng trương nở gốc bentonite, thanh trương nở Hydrophilic, phụ gia kết dính gốc xi măng/epoxy, vật liệu tinh thể thẩm thấu), quy trình thi công thực tế và các sai lầm thường gặp.

1. Mạch Ngừng Thi Công Là Gì?

Mạch ngừng thi công (Construction Joint) là vị trí dừng đổ bê tông giữa hai đợt đổ liên tiếp của cùng một cấu kiện hoặc hệ kết cấu, phát sinh do giới hạn thực tế về khối lượng bê tông trạm trộn có thể cung cấp liên tục, diện tích mặt bằng thi công, hoặc kế hoạch phân đợt theo tiến độ dự án. Khác với khe co giãn, mạch ngừng không phải là khe được thiết kế để chuyển vị – về nguyên tắc, sau khi hoàn thiện, mạch ngừng cần đạt được sự liên tục về khả năng chịu lực và khả năng chống thấm gần như một khối bê tông liền mạch.

Tuy nhiên trên thực tế, bê tông đợt trước đã bắt đầu quá trình thủy hóa và co ngót trước khi bê tông đợt sau được đổ tiếp giáp, tạo ra một mặt phân cách vi mô (micro-interface) giữa hai lớp bê tông có tuổi khác nhau. Đây chính là lý do vì sao mạch ngừng, dù không chuyển vị lớn như khe co giãn, vẫn là một trong những vị trí thấm phổ biến nhất được ghi nhận trong thực tế thi công tầng hầm, bể chứa và các kết cấu chịu áp lực nước.

1.1 Nguyên nhân chính gây thấm tại mạch ngừng

  • Bề mặt bê tông cũ không được xử lý đúng: Lớp màng xi măng yếu (laitance), bụi bẩn, dầu khuôn còn sót lại trên bề mặt bê tông đợt trước làm giảm mạnh độ bám dính với bê tông đợt sau, tạo thành đường nứt vi mô dẫn nước xuyên qua mạch ngừng.

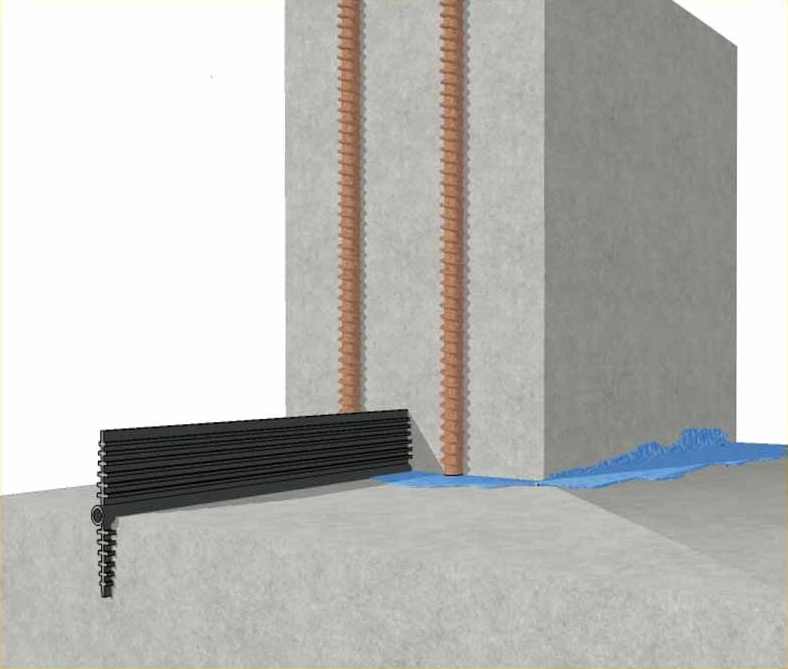

  • Không bố trí băng cản nước tại mạch ngừng: Đặc biệt tại các vị trí dưới cốt nước ngầm hoặc chịu áp lực nước (tầng hầm, bể chứa, hố pit), việc bỏ qua waterstop hoặc thanh trương nở khiến mạch ngừng trở thành đường rò rỉ trực tiếp khi có chênh lệch áp lực nước hai bên.
  • Co ngót chênh lệch giữa hai đợt bê tông: Bê tông đợt trước đã co ngót một phần trước khi đợt sau được đổ, trong khi bê tông đợt sau tiếp tục co ngót sau khi đã bám dính vào bề mặt cũ, sinh ra ứng suất kéo tập trung ngay tại mặt tiếp giáp.
  • Đầm bê tông không kỹ tại vị trí tiếp giáp: Bê tông đợt sau không được đầm đủ chặt sát bề mặt bê tông cũ, để lại các lỗ rỗng (honeycomb) hoặc khoảng trống nhỏ dọc mạch ngừng – đây là các đường mao dẫn nước lý tưởng.
  • Vị trí mạch ngừng bố trí không hợp lý: Đặt mạch ngừng tại vị trí mô men uốn lớn, vị trí có tập trung ứng suất cắt hoặc ngay tại vách chịu áp lực nước trực tiếp mà không có biện pháp gia cường, làm tăng nguy cơ nứt và thấm tại đúng vị trí mạch ngừng.
  • Thanh thép xuyên qua mạch ngừng không xử lý chống thấm: Cốt thép chờ xuyên qua mạch ngừng tạo ra các đường mao dẫn dọc theo bề mặt thép nếu không có biện pháp bổ sung (băng trương nở dạng vòng quanh thép, hoặc lớp bê tông bảo vệ đủ dày).

Nguyên tắc cốt lõi khi xử lý chống thấm mạch ngừng là: phục hồi tối đa độ liên tục về vật lý (bám dính cơ học, hóa học) giữa hai đợt bê tông, đồng thời bổ sung một lớp ngăn nước chủ động (waterstop, thanh trương nở) tại chính mặt tiếp giáp để dự phòng cho phần liên kết bê tông – bê tông không đạt tuyệt đối 100%. Đây là điểm khác biệt căn bản so với khe co giãn, nơi vật liệu chính phải có khả năng đàn hồi theo chuyển vị; còn tại mạch ngừng, vật liệu chính cần tập trung vào khả năng bám dính, trương nở bít kín và tương thích hóa học với bê tông.

2. Phân Biệt Mạch Ngừng Với Các Loại Khe Khác

Một sai lầm phổ biến trong thực tế thi công là áp dụng cùng một biện pháp cho mọi loại khe/mạch trong kết cấu bê tông. ACI và TCVN phân loại rõ các loại khe với mục đích kỹ thuật khác nhau, kéo theo yêu cầu vật liệu khác nhau.

Loại khe/mạch Mục đích Yêu cầu chuyển vị Vật liệu xử lý điển hình
Mạch ngừng thi công
(Construction Joint)
Điểm dừng đổ bê tông theo phân đợt; cần phục hồi liên tục về chịu lực và chống thấm Rất nhỏ, không thiết kế để chuyển vị Waterstop PVC/Bentonite, thanh trương nở Hydrophilic, phụ gia kết nối gốc epoxy/xi măng
Khe co giãn
(Expansion Joint)
Giải phóng biến dạng do nhiệt độ, co ngót dài hạn giữa các khối lớn Lớn, hai chiều, lặp lại theo chu kỳ nhiệt PVC/Rubber Waterstop, Combiflex, PU Sealant + Backer Rod
Khe lún
(Settlement Joint)
Tách rời các khối công trình có tải trọng/nền móng khác nhau Lớn, chủ yếu theo phương đứng, tích lũy không phục hồi Waterstop bản rộng kết hợp sealant biên độ lớn
Khe khống chế nứt
(Control Joint)
Chủ động tạo điểm yếu để vết nứt co ngót xảy ra tại vị trí định trước Nhỏ, chủ yếu theo phương ngang bề mặt sàn Cắt ron bơm trám PU Sealant bán cứng hoặc epoxy

Điểm mấu chốt: vì mạch ngừng không đòi hỏi khả năng chuyển vị lớn, việc sử dụng waterstop dạng bầu O/dumbbell đàn hồi cao (vốn thiết kế cho khe co giãn) tại mạch ngừng thường không cần thiết và tốn kém hơn mức yêu cầu thực tế. Ngược lại, dùng thanh trương nở Hydrophilic (vốn chỉ phù hợp mạch ngừng không chuyển vị) để thay thế waterstop tại khe co giãn thực sự là sai lầm nghiêm trọng, vì thanh trương nở không có khả năng đàn hồi theo chuyển vị lặp lại.
